Özel Damgalı Metal Güç Temas Yayı Pil Klipsi Fabrikası
Elektronik ve elektrikli cihazlar dünyasında güvenilir güç iletimi kritik öneme sahiptir. Sıklıkla göz ardı edilen ancak temel bir bileşen olan damgalı metal güç kontak yaylı pil klipsidir. Bu küçük ama güçlü parçalar, güvenli pil bağlantıları, tutarlı güç akışı ve cihaz uzun ömürlülüğü sağlar. Bu kapsamlı rehber, tasarımdan üretime ve özel bir fabrikanın uygulamalarınız için yüksek kaliteli çözümler sunmasına kadar, özel damgalı metal güç kontak yaylı pil klipslerinin inceliklerini ele almaktadır.

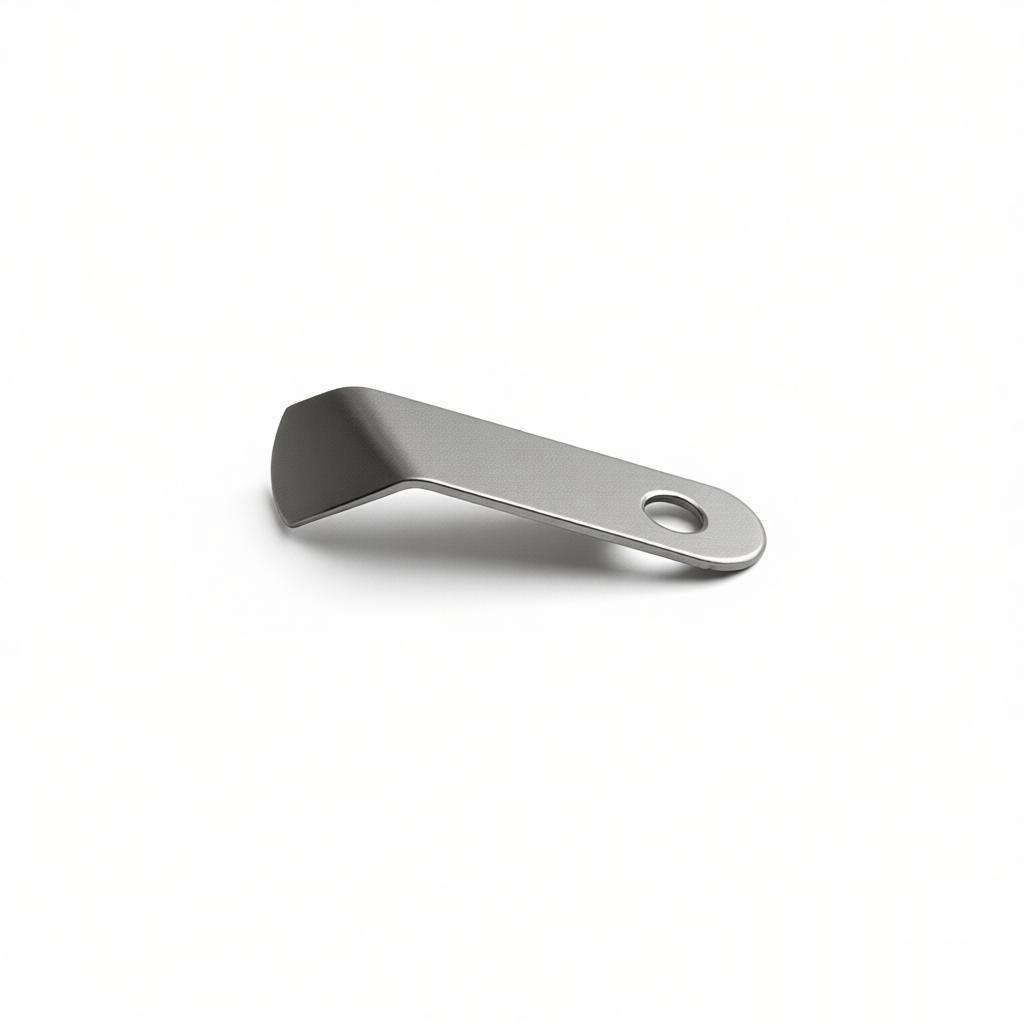

Damgalı Metal Güç Kontak Yaylı Pil Klipsleri Nedir?
Damgalı metal güç kontak yaylı pil klipsleri, pilleri yerinde tutmak ve elektrik teması kurmak için kullanılan hassas işlenmiş bileşenlerdir. Genellikle belirli mekanik ve elektriksel özellikler elde etmek için damgalanan, şekillendirilen ve bazen kaplanan ince metal şeritlerden yapılırlar. Bu klipsler, titreşim veya sıcaklık değişiklikleri altında bile düşük dirençli temas sağlayarak pil terminallerine sabit basınç uygulayan yay benzeri özelliklere sahiptir.
Yaygın malzemeler arasında fosfor bronz, berilyum bakır, paslanmaz çelik ve nikel kaplı çelik bulunur. Seçim, iletkenlik gereksinimlerine, korozyon direncine ve maliyet kısıtlamalarına bağlıdır. Özel fabrikalar, klipsin geometrisini, kalınlığını, kaplamasını ve yay kuvvetini benzersiz cihaz özelliklerine göre uyarlayabilir.
Üretim Süreci
1. Tasarım ve Mühendislik
Süreç, pil tipini (AA, AAA, düğme pil, lityum) ve cihazın mekanik ve elektriksel gereksinimlerini anlamakla başlar. Mühendisler, klipsin şeklini, yay sapmasını ve temas noktalarını tasarlamak için CAD kullanır. Gerilim dağılımını optimize etmek ve uzun vadeli güvenilirliği sağlamak için Sonlu Elemanlar Analizi (FEA) kullanılabilir.
2. Malzeme Seçimi
Doğru malzemenin seçilmesi kritiktir. Yüksek akım uygulamaları için mükemmel iletkenliğe sahip bakır alaşımları tercih edilir. Zorlu ortamlar için paslanmaz çelik veya kaplamalı malzemeler korozyon direnci sunar. Fabrika, kalay, altın veya gümüş kaplama gibi çeşitli malzeme ve yüzey kaplama seçenekleri sunmalıdır.
3. Damgalama ve Şekillendirme
Yüksek hacimli üretim için tipik olarak progresif kalıp damgalama kullanılır. Bir metal şerit, klipsi kesen, büken ve şekillendiren bir dizi istasyondan geçirilir. Kalıp tasarımı, tutarlı boyutlar ve yay özellikleri sağlar. Hassasiyet çok önemlidir; toleranslar genellikle ±0,05 mm ile ±0,1 mm arasında değişir.
4. Isıl İşlem (İsteğe Bağlı)
Berilyum bakır gibi bazı malzemeler, istenen yay özelliklerini elde etmek için ısıl işlem gerektirir. Bu işlem, iç gerilmeleri giderir ve malzemenin esnekliğini ayarlar.
5. Yüzey Kaplama
Kaplama, iletkenliği artırır ve oksidasyona karşı korur. Yaygın kaplamalar arasında nikel, kalay ve altın bulunur. Fabrika, temas basıncını etkileyebilecek boyutsal değişiklikleri önlemek için kaplama kalınlığını kontrol etmelidir.
6. Kalite Denetimi
Her parti, boyut kontrolleri, yay kuvveti ölçümü, temas direnci testi ve kusurlar için görsel inceleme dahil olmak üzere sıkı denetimden geçer. Gelişmiş fabrikalar, otomatik optik inceleme (AOI) ve koordinat ölçüm makineleri (CMM) kullanır.
Özel Damgalı Klipslerin Avantajları
Mükemmel Uyum:
Özel klipsler, pil bölmenize tam olarak uyacak şekilde tasarlanmıştır, güvenli tutma ve optimum temas sağlar.Optimize Edilmiş Performans:
Yay kuvveti, temas direnci ve akım kapasitesi, cihazınızın güç gereksinimlerine göre uyarlanabilir.Maliyet Etkinliği:
Yüksek hacimli damgalama, birim başına maliyeti düşürür ve özel tasarımlar, ek braket veya donanım ihtiyacını ortadan kaldırır.Güvenilirlik:
Hassas üretim, parti partide tutarlı kalite sağlayarak saha arızalarını azaltır.Yenilik:
Özel tasarımlar, polarite göstergeleri, anahtarlama veya yedek bağlantılar için çift temas noktaları gibi özellikler içerebilir.
Temel Tasarım Hususları
| Parametre | Önem | İpuçları |
|---|---|---|
| Yay Kuvveti | Pil terminallerine zarar vermeden teması sürdürmek için yeterli basınç uygulanmalıdır. | Klibin ömrü boyunca kuvveti simüle etmek için FEA kullanın. |
| Temas Direnci | Düşük direnç, ısı oluşumunu ve güç kaybını azaltır. | Kaplama malzemesini belirtin (örneğin, kritik uygulamalar için altın). |
| Takma/Çıkarma Kuvveti | Kullanıcı dostu ancak güvenli olmalıdır. | Yay sabitini pil tutma ile dengeleyin. |
| Dayanıklılık | Tekrarlanan pil değişimlerine ve çevresel faktörlere dayanıklı olmalıdır. | Korozyona dayanıklı malzemeler seçin ve çevrim ömrünü test edin. |
| Alan Kısıtlamaları | Genellikle kompakt tasarımlar gerekir. | Dikey veya yan montaj konfigürasyonlarını değerlendirin. |
Pratik İpucu:
Tasarımın üretilebilirliğini (DFM) gözden geçirmek için fabrikanızla erken çalışın. Bu, daha sonra maliyetli takım değişikliklerini önler.
Üretimde Kalite Kontrol
Saygın bir özel damgalı metal güç kontak yayı pil klipsi fabrikası, sıkı kalite kontrol önlemleri uygular:
Gelen Malzeme Muayenesi:
Malzeme bileşimini, kalınlığını ve mekanik özelliklerini doğrulayın.Süreç İçi İzleme:
Damgalama parametrelerinin (tonaj, hız) gerçek zamanlı kontrolleri ve periyodik numune alma.Son Muayene:
Boyutlar ve yay kuvveti için %100 görsel muayene artı istatistiksel numune alma.Test:
Temas direnci ölçümü (miliohmmetre), takma/çekme kuvveti testi ve çevresel stres testleri (sıcaklık, nem).
Otomotiv uygulamaları için ISO 9001 ve IATF 16949 sertifikasına sahip fabrikalar arayın.
Uygulamalar
Özel damgalı pil klipsleri sayısız cihazda bulunur:
Tüketici Elektroniği:
Uzaktan kumandalar, oyuncaklar, el fenerleri, kablosuz klavyeler.Tıbbi Cihazlar:
Glukometreler, işitme cihazları, taşınabilir monitörler (yüksek güvenilirlik gerektirir).Endüstriyel Aletler:
Akülü elektrikli aletler, ölçüm cihazları.Otomotiv:
Anahtar kumandaları, TPMS sensörleri, acil durum lambaları.Nesnelerin İnterneti Cihazları:
Akıllı sensörler, giyilebilir cihazlar, işaretçiler (minyatürleştirme talep eder).
Doğru Özel Fabrikayı Seçmek
Özel damgalı metal güç kontak yayı pil klipsiniz için bir fabrika seçerken şu faktörleri göz önünde bulundurun:
Deneyim:
Benzer parçalar üretme geçmişine bakın. Vaka çalışmaları veya örnekler isteyin.Yetenekler:
Şirket içi kalıp, damgalama, kaplama ve test merkezleri üretimi hızlandırır ve teslim sürelerini kısaltır.Kalite Sertifikaları:
ISO 9001 minimumdur; IATF 16949 veya ISO 13485 düzenlenmiş endüstriler için artıdır.İletişim:
Özel projeler için net iletişim hayati önem taşır. Size özel bir mühendis atandığından emin olun.Teslim Süreleri ve Minimum Sipariş Miktarı:
Özellikle prototipler için minimum sipariş miktarlarını ve tipik teslim sürelerini doğrulayın.Maliyet Şeffaflığı:
Takım maliyeti, parça başı maliyet ve kurulum ücretlerini ayrıntılı olarak gösteren bir teklif isteyin.
Pratik İpucu:
Tam üretime geçmeden önce prototip sipariş edin. Cihazınızda test ederek uyum, kuvvet ve elektriksel performansı doğrulayın.
Sonuç
Özel damgalı metal güç kontak yaylı pil klipsleri, modern elektronikler için vazgeçilmezdir. Deneyimli bir fabrikayla ortaklık kurarak performansı, güvenilirliği ve maliyet verimliliğini en üst düzeye çıkaran bir tasarım elde edebilirsiniz. İster yeni bir tıbbi cihaz ister bir tüketici aleti geliştiriyor olun, özelliklerinize göre uyarlanmış özel klipslere yatırım yapmak, ürün kalitesi ve müşteri memnuniyeti açısından size kazanç sağlayacaktır. Projenize bugün güvenilir bir özel damgalama üreticisiyle başlayın.
